Als ich diese Maschine geplant habe, stand in meinen Notizen ein Punkt, der mich mehr beschäftigt hat als alles andere: „BIOS, SlimSAS-Port auf x4x4-Bifurcation stellen, sonst wird das Laufwerk am Breakout-Kabel nicht erkannt.“ Ich hatte das irgendwo gelesen, es klang plausibel, und ich habe mich darauf eingestellt, im Setup danach suchen zu müssen.
Dann kam die Hardware, ich habe alles zusammengebaut, die Maschine ging an, das Laufwerk war da. Ich habe die Einstellung nie gefunden, weil es sie nicht gibt. Und das ist eigentlich der beste Einstieg in diese Folge, denn es zeigt genau, was man über PCIe auf einem Serverboard wissen muss: die Lanes sind fest verdrahtet, und das Setup zeigt einem nur, was daraus geworden ist.
Teil 8 der Serie, es geht um `Advanced > Chipset Configuration > North Bridge > IIO Configuration
CPU1 Configuration`. Die anderen Folgen liegen unter

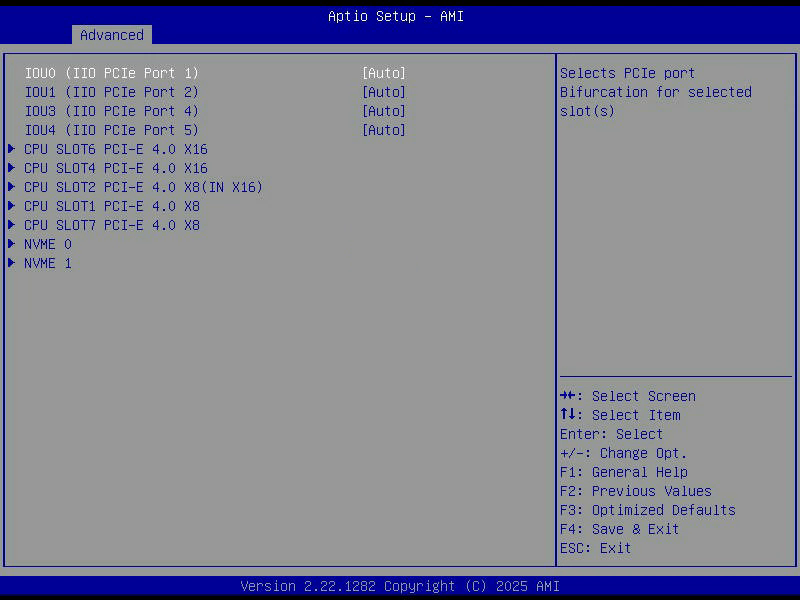

Die Seite
IOU0 (IIO PCIe Port 1) [Auto] IOU1 (IIO PCIe Port 2) [Auto] IOU3 (IIO PCIe Port 4) [Auto] IOU4 (IIO PCIe Port 5) [Auto] > CPU SLOT6 PCI-E 4.0 X16 > CPU SLOT4 PCI-E 4.0 X16 > CPU SLOT2 PCI-E 4.0 X8(IN X16) > CPU SLOT1 PCI-E 4.0 X8 > CPU SLOT7 PCI-E 4.0 X8 > NVME 0 > NVME 1
Oben vier Einstellungen, unten sieben Untermenüs. Die vier oben sind die eigentliche Verteilung, die sieben unten sind das Ergebnis.
Mein Xeon Gold 5315Y stellt 64 PCIe-Bahnen der Generation 4 bereit. Diese 64 Bahnen sind im Prozessor in Blöcken organisiert, den IOUs, und jeder Block liefert 16 Bahnen. Vier Blöcke, 64 Bahnen. Was das Board daraus macht, ist Sache des Boardlayouts: hier sind es zwei Steckplätze mit sechzehn Bahnen, drei mit acht, und zwei Anschlüsse für NVMe-Laufwerke mit je vier.
Bifurcation, und warum sie mir keine Sorgen mehr macht
Bifurcation heisst wörtlich Gabelung, und gemeint ist das Aufteilen eines Blocks. Ein IOU mit sechzehn Bahnen kann als ein einziger x16-Anschluss auftreten oder als zwei x8 oder als vier x4. Das muss die Firmware wissen, bevor sie die Geräte aufzählt, denn danach ist die Aufteilung festgelegt.
Der klassische Anwendungsfall sind Adapterkarten, die vier NVMe-Laufwerke in einen einzigen x16-Steckplatz stecken. Ohne x4x4x4x4-Bifurcation sieht das Board nur das erste Laufwerk, oder gar keins. Genau davor hatte ich Respekt.
Auf diesem Board stehen alle vier Blöcke auf Auto, und das ist auch richtig so. Auto heisst, dass die Firmware beim Start selbst herausfindet, was steckt, und entsprechend aufteilt. Von Hand einstellen muss man nur, wenn eine Karte sich nicht korrekt meldet, was bei billigen passiven Adaptern vorkommt.
Und meine NVMe-Anschlüsse? Die sind gar nicht Teil dieser Aufteilung. NVME 0 und NVME 1 sind eigenständige Anschlüsse mit je vier fest zugeordneten Bahnen. Da ist nichts zu gabeln, weil da nichts zusammenhängt. Meine ursprüngliche Sorge war schlicht unbegründet, und ich lasse das hier so stehen, weil ich vermute, dass ich damit nicht der einzige bin.
Was in einem Slot-Untermenü steht
Jeder der sieben Einträge öffnet dieselbe Maske:
Link Speed [Auto] PCI-E Port Link Status Linked as x8 PCI-E Port Link Max Max Width x16 PCI-E Port Link Speed Gen 4 (16.0 GT/s) Data Link Feature Exchange [Enable] PCI-E Port Max Payload Size [Auto] Link Re-Train [Disable] MCTP [Yes]
Die drei mittleren Zeilen sind reine Anzeige und die interessantesten der ganzen Folge. Link Max ist, was der Steckplatz elektrisch könnte. Link Status ist, worauf sich Board und Karte tatsächlich geeinigt haben. Weichen die beiden voneinander ab, gibt es dafür immer einen Grund, und der ist nicht immer ein Problem.
MCTP steht für Management Component Transport Protocol. Darüber kann der Verwaltungscontroller des Boards mit Karten reden, die das unterstützen, etwa um Temperaturen oder Firmwarestände abzufragen, ohne dass das Betriebssystem beteiligt ist. Auf einem Serverboard eine Selbstverständlichkeit, auf einem Desktopboard undenkbar.
Link Re-Train erzwingt eine neue Aushandlung der Verbindung. Das ist ein Diagnosewerkzeug für den Fall, dass ein Link mit weniger Bahnen oder niedrigerer Geschwindigkeit hochkommt als er sollte.
Die Belegung meiner Maschine
Alle sieben Untermenüs durchgeklickt ergibt folgendes Bild:
CPU SLOT4 x16 Linked as x8 Gen 4 RTX 4060 Ti CPU SLOT6 x16 Linked as x8 Gen 3 Intel X710, 2x 10G SFP+ CPU SLOT2 x8 Link Did Not Train - leer CPU SLOT1 x8 Link Did Not Train - leer CPU SLOT7 x8 Link Did Not Train - leer NVME 0 x4 Linked as x4 Gen 4 Samsung PM1735 NVME 1 x4 Linked as x4 Gen 4 Samsung PM1735
Link Did Not Train klingt nach Fehler und heisst nur: da steckt nichts. Ein PCIe-Link handelt sich beim Start aus, und wenn am anderen Ende niemand antwortet, kommt eben keine Verbindung zustande.
Warum die Grafikkarte nur acht Bahnen bekommt
Das ist die Zeile, an der ich zuerst hängen geblieben bin. Die RTX 4060 Ti steckt in einem Steckplatz mit sechzehn Bahnen, das Board kann sechzehn, und trotzdem sagt das Setup Linked as x8.
Die Erklärung ist unspektakulär und liegt nicht am Board: der AD106-Chip auf dieser Karte hat physisch nur acht Bahnen. Nvidia hat das bei der 4060er Generation so entworfen und dafür einiges an Kritik eingesteckt, vor allem weil die Karte in älteren Rechnern mit PCIe 3.0 dann nur noch auf der Hälfte der Hälfte läuft. Bei mir ist es Gen 4 mit acht Bahnen, das entspricht Gen 3 mit sechzehn, und damit ist die Karte nicht ausgebremst.
Ein anderer Steckplatz würde daran nichts ändern. Das Limit sitzt auf der Karte.

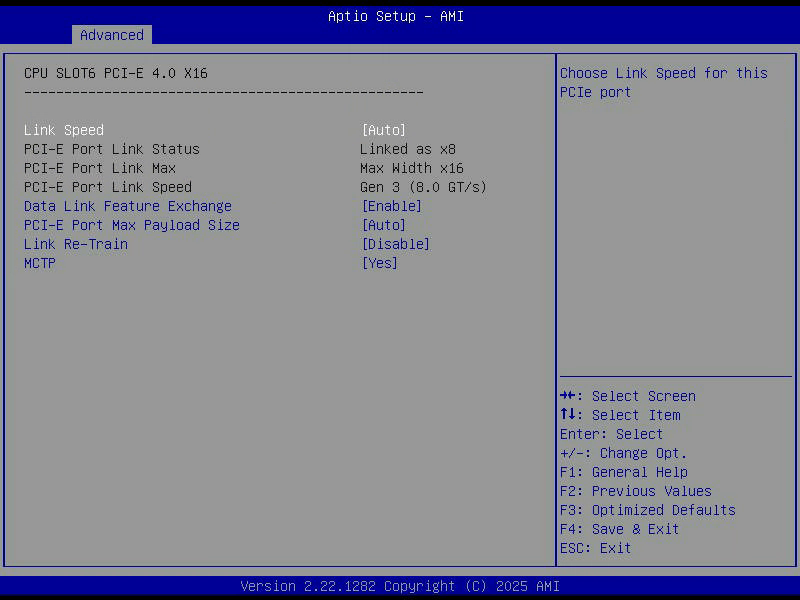

Die X710 daneben ist der umgekehrte Fall: Gen 3 statt Gen 4, ebenfalls acht Bahnen. Auch das ist die Karte, sie ist schlicht älter. Acht Gen-3-Bahnen sind rund 8 GB pro Sekunde, für zwei 10-Gbit-Ports vollkommen ausreichend. Verschwendet ist nur, dass sie in einem Steckplatz sitzt der mehr könnte.
Der Fehler den ich fast gemacht hätte
Und jetzt der Teil, den ich für den nützlichsten dieser Folge halte. Als ich nach dem Zusammenbau im laufenden System nachgesehen habe, ob die Grafikkarte richtig angebunden ist, stand da das:
lspci -vv -s 51:00.0 | grep LnkSta # LnkSta: Speed 2.5GT/s (downgraded), Width x8 (downgraded)
2.5GT/s ist PCIe 1.0. Auf einer Gen-4-Karte in einem Gen-4-Steckplatz. Zweimal downgraded. Ich war kurz davor, das Kabel, den Slot und meine Lebensentscheidungen zu hinterfragen.
Es ist völlig normal. Moderne Grafikkarten takten ihren PCIe-Link im Leerlauf herunter, genau wie sie ihren Chiptakt herunterfahren. Wer im Leerlauf misst, misst den Leerlauf. Mit ein bisschen Last sieht es anders aus:
# waehrend eine Videokodierung laeuft nvidia-smi --query-gpu=pcie.link.gen.current,pcie.link.width.current --format=csv # 4, 8
Gen 4, acht Bahnen. Genau das, was das BIOS anzeigt.
Der Merksatz daraus, und der gilt für jede Grafikkarte: PCIe-Linkbreite und -geschwindigkeit niemals im Leerlauf beurteilen. Ein statisches lspci an einer Nvidia-Karte sagt praktisch nichts. Man braucht Last während der Messung, sonst jagt man einem Phantom hinterher.
Bei der NVMe ist das übrigens anders, die steht dauerhaft auf 16GT/s, Width x4. Solche Laufwerke drosseln ihren Link nicht in dieser Form.
Vier Bahnen für die NVMe, und warum das Absicht war

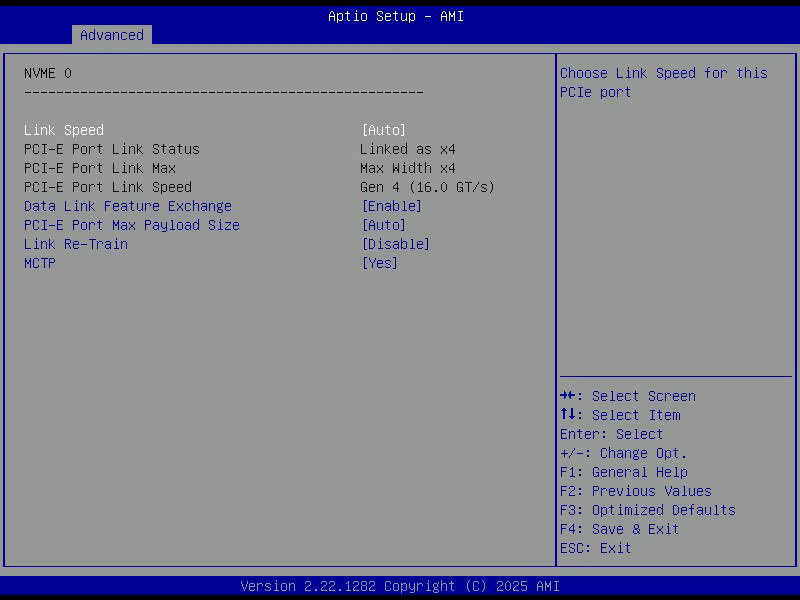

NVME 0 PCI-E Port Link Status Linked as x4 PCI-E Port Link Max Max Width x4 PCI-E Port Link Speed Gen 4 (16.0 GT/s)
Die Samsung PM1735 ist eigentlich ein x8-Laufwerk. Sie hängt bei mir an einem Kabel, das einen SlimSAS-Anschluss mit acht Bahnen auf zwei Anschlüsse mit je vier aufteilt. Damit laufen zwei Laufwerke statt einem, jedes mit der Hälfte der Anbindung.
Das war eine bewusste Entscheidung beim Kauf, und mit etwas Abstand war es die richtige. Vier Gen-4-Bahnen sind theoretisch knapp 8 GB pro Sekunde. Gemessen habe ich mit vier parallelen Lesevorgängen 4,6 GB pro Sekunde, und das ist noch nicht die Obergrenze, weil das Werkzeug das ich benutzt habe immer nur eine Anfrage gleichzeitig offen hat.
Wie ich das Gefühl habe, dass die zweite Hälfte des Kabels sinnvoller investiert war als die zweiten vier Bahnen: inzwischen hängt dort ein zweites Laufwerk. Der Anschluss NVME 1, der bei meiner ersten Aufnahme noch Link Did Not Train meldete, zeigt jetzt ebenfalls Linked as x4. Und wieder war dafür im BIOS nichts einzustellen.
Fazit
PCIe-Verteilung auf einem Serverboard ist unspektakulärer als ihr Ruf. Die Lanes liegen fest, die Firmware zählt auf, das Setup zeigt das Ergebnis. Die drei Anzeigezeilen in den Slot-Untermenüs sind ein besseres Diagnosewerkzeug als alles, was man im laufenden System zusammensucht, weil sie den Zustand vor dem Betriebssystem zeigen und ohne Stromsparzustände.
Nächste Folge: die andere PCIe-Seite. Above 4G Decoding, Resizable BAR, SR-IOV, und die lange Liste der Option ROMs.
Siehe auch
- Teil 7 der Serie (der Uncore, in dem diese Root Ports sitzen)
- Intel QuickAssist 8950-SCCP (eine Karte in SLOT7, und was ein PCIe-Switch mit den Busnummern macht)
Falls jemand von euch bei Link Did Not Train schon mal eine echte Ursache gefunden hat und nicht nur einen leeren Steckplatz, erzähl mir davon. Ihr dürft mich gerne fragen.
