RIDEN RD6006: Reparatur der defekten Schottky-Diode S10C100D

6. März 2021 / Sebastian van de Meer / 2 Kommentare

Vor einigen Monaten habe ich ein neues Labornetzteil aus China gekauft. AliExpress Labornetzteil – RIDEN RD6006 DC POWER SUPPLY

Bisher arbeitet dieses Gerät vor sich hin und hat auch bereits einige kWh abgeleistet. Als Fazit… Das Netzteil tut seinen Job, die grüne Schraubklemme verwechselt man schnell mit PE, ist aber zum Laden von Akkus und am Oszilloskop kann man sehr gut einiges „switching noise“ erkennen. Wenn man sich dessen bewusst ist, gibt es kaum etwas, was man gegen dieses Netzteil sagen kann. Preis / Leistung ist einfach unschlagbar!

Selbst die Ladefunktion für Akkus funktioniert tadellos, wenn auch manuell. Das Netzteil erkennt nicht selbstständig den Akku, sondern man muss dem Netzteil sagen, was es tun muss.

In der Zwischenzeit habe ich es ebenfalls etwas „missbraucht“, um ein paar alte Blei gel Akkus wieder zu beleben. Dabei hat sich leider ein kleines Problemchen ergeben…. Mir ist eine Schottky-Diode geplatzt, genauer die S10C110D vom RIDEN RD6006. Diese ist auf dem Board mit D12 gekennzeichnet. Wenn man in die >>Specs<< dieser Diode schaut, sieht es so aus, als wenn sie eine Art Verpolungsschutz beim Akkulader ist. Nun ist mir nicht bewusst aufgefallen, dass ich hier etwas verpolt habe. Die kaputte Diode (vor allem mit den Leistungsdaten) sagen dazu etwas anders.

Nun wollte ich schnell Ersatz bestellen, leider konnte ich nichts Passendes finden. Klar ich hätte hier und da etwas kombinieren können, nur wollte ich dieses nicht.

Hangzhou Ruideng Technology Co., Ltd. bietet zur Kontaktaufnahme WeChat (15868147353) an. Wie ich lernen durfte, ist es nicht ganz trivial, als nicht Festlandchinese WeChat zu nutzen. Ich meine inzwischen zusätzliche Kontaktmöglichkeiten gefunden zu haben. Durch die Unterstützung eines Bekannten (DANKE JOST), lief es irgendwann und ich konnte das Unternehmen RD Tech in China darüber erreichen.

Der Support dabei war extrem gut. Schnell, super freundlich, sehr hilfsbereit und kompetent.

Zusammen mit dem Support konnten wir das komplette Labornetzteil durch testen und sicherstellen, dass wirklich nur diese eine Diode def. ist. Absoluter Service von RD Tech, eigentlich wollte ich nur nach dem Ersatzteil fragen. Dieses habe ich am Ende ebenfalls bekommen, sogar direkt 5 Stück davon und noch zwei Sicherungen als Reserve (da hat wohl jemand den Verdacht, ich könnte noch mehr kaputt machen). Zahlen musste ich nur 3€ für den Versand.

Der Versand von China zu mir hat natürlich ein paar Tage gedauert, heute ich alles angekommen.

Inzwischen verbaut und das Netzteil ist wieder voll funktionsfähig!

Ich möchte hier noch einmal ganz besonders den Support von RD Tech hervorheben. Englisch war überhaupt kein Problem (was mir vorher etwas Sorgen bereitete), es hat sich wirklich jemand knapp 2 Stunden Zeit genommen um mir bei meinem Problem zu helfen und derjenige war wirklich daran interessiert, mein Problem zu lösen. Alles für 0€. Ich habe kostenlos viel mehr Ersatzteile bekommen, als ich eigentlich haben wollte. Ich musste, wie schon erwähnt, nur den Versand bezahlen. Wenn ich dann also noch mal etwas Werbung machen darf: YouTube link

Siehe auch: RD6006 Zusammenbau und erster Eindruck

Fragen? Einfach melden.

Bosch Geschirrspülmaschine: Fehler E-15 beheben

3. März 2021 / Sebastian van de Meer / Keine Kommentare

Ursache

Verschiedene Geschirrspüler haben ein ähnliches Problem mit der Dichtung am Pumpentopf. Die Hersteller entwickeln solche Teile nicht für jedes Modell neu — ähnlich wie bei Autoherstellern greifen sie auf Grundkomponenten zurück. Tritt bei einem dieser Teile ein Problem auf, betrifft es eine Vielzahl an Geräten. Nicht nur meine von Bosch, sondern auch baugleiche von Siemens, Neff und Constructa.

Nach ein paar Jahren im Einsatz verzieht sich der Pumpentopf offenbar leicht. Gerade genug, um ein wenig Wasser zu verlieren — nicht so viel, dass die Küche überschwemmt wird, aber genug, damit der Sensor anspricht und die Maschine mit dem Fehlercode E-15 stoppt. Die Maschine beginnt dann panisch Wasser abzupumpen und hört damit nicht mehr auf.

Reparatur

Die Reparatur ist einfach. Es gibt einen speziellen Reparatursatz für den Pumpentopf, der eine zusätzliche Dichtung enthält. Diese sorgt dafür, dass der Pumpentopf auch dann dicht bleibt, wenn er sich durch die Hitze leicht verzieht. Wenn man nicht gerade zwei linke Hände hat, ist die Reparatur in etwa 15 Minuten erledigt.

Ob die eigene Maschine bereits über diese Dichtung verfügt, erkennt man an einem kleinen Aufkleber links in der Tür, auf dem ein großes „R“ zu sehen ist:

Aufkleber mit großem R in der Tür der Bosch Geschirrspülmaschine — zeigt, dass die Austauschdichtung montiert wurde.

Reparatur einer Spülmaschine — mal was anderes, oder? Fragen? Einfach melden.

Siehe auch: Bosch Geschirrspüler E-21

Bose QuietComfort 35: Akku tauschen leicht gemacht

7. Januar 2021 / Sebastian van de Meer / 2 Kommentare

Der Akku in meinem Bose QC35 hat inzwischen ausgedient und muss ausgetauscht werden. Der verbaute Akku ist ein AHB110520CPS von Synergy. Leider konnte ich diesen nicht als Ersatzakku finden. Man kann ihn zwar aus China bestellen (ca. 35 €), aber er ist dann gebraucht, da er aus einem alten Kopfhörer ausgebaut wurde – natürlich „getestet“.

Alternativ gibt es die Möglichkeit, den Kopfhörer einzuschicken und den Akku dort tauschen zu lassen (ca. 70 €). Beides sind jedoch Lösungen, die mir nicht zusagen, denn im Grunde handelt es sich nur um einen einfachen 3,7V-Akku mit knapp 500 mAh.

Nach einiger Suche habe ich jedoch einen passenden Ersatz gefunden. Der Akku GSP072035 hat zwar etwas weniger mAh, was bedeutet, dass die Kopfhörer etwas früher leer sind – aber damit kann ich leben. Zumal die Standzeit des alten Akkus ohnehin schon stark eingeschränkt war. Bestellt habe den folgenden Ersatzakku bei Amazon: https://amzn.to/2JXwhJc

Der neue Akku passt zwar nicht exakt ins Akkufach des alten, ist jedoch klein genug, um problemlos im Kopfhörer Platz zu finden, ohne das Gewicht oder die Klangqualität zu beeinflussen. Man merkt den Unterschied also nicht!

Ein kleiner Tipp: Wenn man schon dabei ist, kann man auch gleich die Ohrpolster austauschen. Ich habe die folgenden Polster bereits zweimal erneuert und kann sie wärmstens empfehlen: https://amzn.to/2L4xcbo

Wie man den Akku selbst austauscht, zeigt eine erstklassige Anleitung von IFIXIT: https://de.ifixit.com/Anleitung/Bose+QuietComfort+35+Akku+tauschen/134337

Bild vom geöffnetem Bose QuietComfort 35 mit eingebautem Ersatzakku.

Sobald der alte Akku entfernt ist, klebt man den neuen mit einem kleinen Tropfen Heißkleber in die Ecke und lötet ihn wie den alten Akku an. Nach dem Zusammenbau sollte der Kopfhörer wieder wie gewohnt funktionieren – abgesehen von etwa 20–25 Minuten weniger Hörzeit.

Kleines Update! 😊

Inzwischen gibt es auf Amazon einen perfekt passenden Ersatzakku. Es war mal wieder Zeit für einen Austausch, und dieses Mal habe ich sogar ein Modell mit 600 mAh gefunden. Jetzt habe ich so viel Hörzeit wie noch nie zuvor mit meinen Kopfhörern! 🎧 https://amzn.to/3CsPQnv

Fragen? Dann fragt einfach!.

Siehe auch: Bosch Geschirrspüler E-21

Fragen? Einfach melden.

OBI LED-Produkt im Test: Was habe ich da gekauft?

15. April 2020 / Sebastian van de Meer / 6 Kommentare

Vor knapp zwei Jahren habe ich für meine Werkstatt ein paar neue Deckenleuchten benötigt. Bisher waren zwei Neonröhren meine Lichtquelle. Lichtfarbe und Stärke passten einfach nicht mehr. Im OBI habe ich zu diesem Zeitpunkt zufällig LED Leuchten gesehen, welche in Form und Länge an klassische Neonröhren erinnern. Der Preis lag irgendwo zwischen 10 bis 20 €, also kein Preis bei dem man viel falsch machen kann, oder?

OBI LED SCHROTT Typ LY-5024-2 von Ritter Leuchten GmbH

Naja, vielleicht ja doch!??! Jetzt nach zwei Jahren beginnen ein paar der LED Leuchten zu flackern. Also schnell eine der Leuchten von der Decke geschraubt um sie zu zerlegen. Vielleicht findet sich ja das Problem?!?

Die Schaltung ist sehr überschaubar. Zuerst eine kleine Sicherung, dann ein Brückengleichrichter, ein kleiner Kondensator zur Spannungsglättung (ich habe wohl zwei Versionen der Leuchten, mit und ohne diesen Kondensator), ein kleiner hochohmiger Widerstand (zur schnellen Entladung vom Kondensator beim „Licht aus“) und noch zwei „Einchip“ LED Treiber mit seinen Steuerwiderständen. Oh und natürlich die einzelnen LEDs!

Der Brückengleichrichter ist ein MB6s, welcher laut den Specs „passen“ sollte. Der 400v 10uF Kondensator zur Spannungsglättung passt ebenfalls für mich, auch der 1M Ω Endladewiderstand passt schon. AAAABBBEERRR die beiden LED Treiber SM2082D sehen schon etwas spannend aus, so als wenn die „warm“ werden. Laut specs geben sie bei 10V bis zu 60mA raus. Der Rest wird also in „Wärme“ verwandelt. Was man an den Operating temperature von -40 ~ 125°C bewundern kann.

Bei den Leuchten mit Kondensator pendelt sich die Temperatur bei etwas zwischen 70 und 75°C ein. Bei den Leuchten ohne Kondensator werden es auch mal 90°C. Da hat der kleine LED Treiber wohl ganz schön was zu regeln, wohl der Grund warum in Version 2 ein Kondensator vorgesehen ist.

Gut der Hersteller hat versucht mit etwas Wärmeleitpaste auf der Rückseite des LED Streifens die Temperatur ans Alugehäuse abzugeben. Die Menge und Verteilung der Wärmeleitpaste ist aber sehr sehr dürftig. Nach etwas Einsatzzeit nimmt die Leistung der Paste natürlich ab und irgendwann ist es halt zu schlecht oder besser gesagt, die LED Treiber werden zu heiß und verbrennen ihre eigenen Lötkontakte bis zum Haarriss. Dann flackert es… Ich habe daher die Kontakte nachgelötet (kein Flackern mehr) und mit Wärmeleitkleber einen kleinen Kühlkörper auf die Treiber geklebt. Damit hält sich die Temperatur bei knapp 50°C. Das sollte die Lebenszeit deutlich erweitern. Passende Kondensatoren liegen hier ebenfalls noch und sind verbaut. Mal sehen wie lange sie nun nicht flackern!

Zusätzlich habe ich das Alugehäuse noch mit der Schutzerde verbunden. Die simple Lackisolierung vom LED Streifen bei den Temperaturen hat mich nicht ganz überzeugt.

Ich würde sagen, dass hat jemand auf Verschleiß gebaut. Die Leuchten sollen wohl kurz nach der Garantie ausfallen. So zumindest mein Eindruck…. Bei dem Preis, naja…

Natürlich hätte ich damit rechnen können. Ich meine Leuchten kaufen, im OBI und dann für etwas bis 20€. Was können die schon in der Herstellung gekostet haben?

Typ LY-5024-2 von Ritter Leuchten GmbH www.ritos.de

Siehe auch: Multifunktionstester für Bauteile

Fragen? Einfach melden.

Bosch Geschirrspülmaschine: Fehler E-21 beheben

11. November 2019 / Sebastian van de Meer / 5 Kommentare

Ursache

Meine Geschirrspülmaschine hat mir heute einige Nerven gekostet. Mit einem fröhlichen E-21 im Display war Schluss mit Spülen. Der Fehlercode deutet darauf hin, dass etwas mit der Umwälzpumpe nicht stimmt. Die Maschine ist knapp sechs Jahre alt und läuft hier täglich für einen Vier-Personen-Haushalt — sie hat selten Langeweile. Die Maschine ist baugleich zu Siemens, Neff und Constructa.

Mein erster Schritt war ein Anruf beim nächstgelegenen Serviceanbieter. Dieser sagte mir, dass er die Maschine in einer Woche abholen und bei sich überprüfen könnte. In der Regel wird dann die Umwälzpumpe ausgetauscht, und ich bekäme die Maschine nach zwei bis drei Tagen zurück. Für 200–300 € mehr könnte er mir aber direkt eine neue Maschine liefern und die alte entsorgen. Bei einer so alten Maschine… Warum werden heutzutage nur noch Teile ausgetauscht? Warum soll immer alles neu sein? Warum repariert niemand mehr?

Reparatur

Eine kurze Suche brachte mir eine Explosionszeichnung meiner Spülmaschine. Die Konstruktion sieht sehr überschaubar aus. Letztlich fand ich in der Umwälzpumpe ein Stück Plastikverpackung. Die Pumpe ließ sich fast vollständig zerlegen und reinigen. Jetzt läuft die Maschine wieder, ganz ohne Fehler — insgesamt 40 Minuten Arbeit.

Nachtrag: Pumpe doch kaputt

Einige Monate später hat die Pumpe dann doch aufgegeben. Anscheinend hat das Plastikteil eine Unwucht verursacht, die zum endgültigen Ausfall geführt hat. Falls die Pumpe tatsächlich defekt ist, lässt sich das Ersatzteil über Amazon bestellen. Der Austausch ist einfach, und alles Notwendige ist dabei.

Die gleiche Maschine hatte später auch den Fehler E-15 — eine verzogene Dichtung am Pumpentopf. Fragen? Einfach melden.

Bosch Schlagbohrmaschine war def.

21. Januar 2019 / Sebastian van de Meer / Keine Kommentare

Mitten im Einsatz ist mir meine Schlagbohrmaschine von Bosch „explodiert“ 🙁 Zum Kauf habe ich direkt für die erweiterte Garantie auf drei Jahre gesorgt daher war mein Ärger überschaubar.

Mitten im Bohren eines einfachen Loches hat es erst hinten in der Maschine geknallt, dann geblitzt und im Anschluss rauchte es. Über die Hotline habe ich einen Abholauftrag erstellt um das Gerät einfach auf der Arbeit abholen zu lassen. Dieses erledigte sich am 16.01.2019 fast von alleine. Heute am 21.01.2019 habe ich das Teil schon wieder zurück. Im Reparatur-Lieferschein stehen 1,5h Arbeit. Ein neuer Anker, neuer Polschuh und ein neuer Bürstenhalter. Damit ist klar was da explodiert ist! Kostet 0€ und am 18.01.2019 war die Schlagbohrmaschine schon wieder repariert.

In der Regel wundere ich mich ja erst darüber, dass ich noch nichts gehört habe und bekomme als Antwort auf meine Nachfrage: „Bitte noch etwas Geduld“. Aber das funktioniert hier spitze. Vor ein paar Jahren war schon einmal eines meiner Bosch Werkzeuge def. da hat die Reparatur ebenfalls ohne jedes Problem funktioniert. Dieses scheint wohl noch immer so zu sein. Ich stoße in der Regel eher an meine Grenzen als an die meiner Werkzeuge, daher passt es für mich. Haltbarkeit und Service/Support sind noch immer Top. Ich bleibe also Bosch ganz sicher ebenfalls bei den nächsten Werkzeugen wieder treu!

Für genau das Gefühl bin ich immer wieder bereit mehr Geld zu bezahlen! Danke Bosch!

Fragen? Einfach melden.

MacBook Pro GPU-Panic Reparatur: Backofen-Methode im Test

14. Februar 2016 / Sebastian van de Meer / Keine Kommentare

Mir ist vor kurzem ein Apple MacBook Pro (Mitte 2010) in die Hände gefallen. Hardware noch ganz interessant — 8 GB RAM, Core i7, SSD. Aber das Ding hatte den bekannten Bug mit der NVIDIA GeForce GT 330M. Abstürze und Reboots mitten in der Arbeit, und die wurden eher mehr als weniger.

Die Optionen

Apple mit Garantie — anrufen und reparieren lassen.
Apple ohne Garantie — knapp 500 € Reparaturkosten. Lohnt sich bei einem sechs Jahre alten Gerät nicht.
Apple Kulanz — gab es tatsächlich, sogar bis zwei Jahre nach Garantieablauf. Für mein Gerät aber zu spät.
GPU per Software deaktivieren — die NVIDIA Karte abschalten und nur mit der Intel HD Graphics in der CPU leben. Funktioniert, schiebt den endgültigen Tod aber nur auf. Irgendwann startet die Kiste gar nicht mehr.
Backofen.

Backofen?

Klingt bekloppt. Ist es auch — etwas. Die NVIDIA GPU ist als BGA (Ball Grid Array) auf das Logicboard gelötet. Unter Hitze und Vibration brechen mit der Zeit einzelne Lötstellen. Die GPU verliert die Verbindung zum Board — Kernel Panic.

Wenn ich mir mein Gerät genauer anschaue, findet sich vorne links eine beachtliche Delle. Da ist das Teil draufgefallen und das war vermutlich der Anfang vom Ende.

Die Idee: Das Logicboard im Backofen auf eine Temperatur bringen, bei der das Lötzinn weich wird und die Verbindungen sich neu setzen — ein primitiver Reflow. Apple hat sich die Mühe gemacht, alle wichtigen Chips seitlich mit dem Board zu verkleben. Das hält die Chips an Ort und Stelle, während das Lot flüssig wird.

Schritt für Schritt

Logicboard komplett ausbauen — iFixit hat gute Anleitungen dafür.
Backofen auf 200 °C vorheizen. Ober-/Unterhitze, keine Umluft — die Vibrationen des Gebläses können das Board zerstören.
Aus Alufolie kleine Füße formen und in die Bohrungen des Boards stecken. So liegt es nicht direkt auf dem Blech.
Board rein, schwere Chips nach oben. Danach nicht mehr bewegen.
7 bis 8 Minuten backen.
Ofen abschalten, Tür leicht öffnen, 15–20 Minuten langsam abkühlen lassen. Wenn man das Board mit der Hand greifen kann, ist es kühl genug.
Zusammenbauen, Daumen drücken.

Die Kunststoffbuchsen auf dem Board halten 7 Minuten bei 200 °C aus — die müssen nicht abgedeckt werden.

Hat es funktioniert?

Ja. Überraschenderweise.

Aber — und das muss klar sein — diese Methode ist ein letzter Versuch. Die Erfolgsquote ist gering. Das Flussmittel in den Lötstellen verbrennt beim Erhitzen teilweise, daher funktioniert ein zweiter Durchgang fast nie. Wenn euer MacBook sowieso auf dem Weg in die Tonne ist: probiert es. Wenn ihr noch ernsthaft auf das Gerät angewiesen seid: lasst es.

Der Panic-Log

Für die Suchmaschinen und alle, die den gleichen Fehler haben — hier die relevanten Zeilen aus dem Kernel-Panic-Report:

*** Panic Report ***
panic(cpu 0 caller 0xffffff7f9320abad):
  "GPU Panic: [<None>] 3 3 7f 0 0 0 0 3 :
   NVRM[0/1:0:0]: Read Error 0x00610b94:
   CFG 0xffffffff 0xffffffff 0xffffffff,
   BAR0 0xd2000000 0xffffff912c33d000 0x0a5480a2, D0, P3/4"

System model name: MacBookPro6,2 (Mac-F22586C8)
Mac OS version:    15B42 (El Capitan 10.11.1)

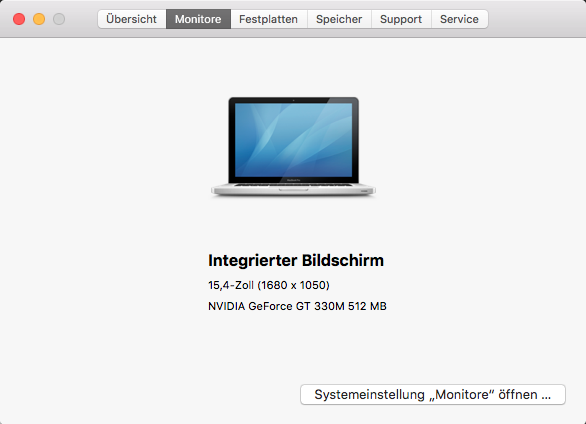

Graphics: NVIDIA GeForce GT 330M, PCIe, 512 MB
Graphics: Intel HD Graphics, Built-In

Kernel Extensions in backtrace:
  com.apple.nvidia.classic.NVDAResmanTesla  10.0
  com.apple.nvidia.classic.NVDANV50HalTesla 10.0
  com.apple.driver.AppleMuxControl          3.11.33b1
  com.apple.iokit.IOGraphicsFamily          2.4.1

Der entscheidende Hinweis: NVRM[0/1:0:0]: Read Error mit CFG 0xffffffff — die CPU kann den Konfigurationsraum der GPU nicht mehr lesen. Die Verbindung ist weg.

Jetzt habe ich hier also so ein komisches MacBook. Der spannende Teil — auseinanderbauen und reparieren — ist erledigt. Was macht man nun damit?

Siehe auch: Parken an der Burg Blankenstein

Fragen? Einfach melden.

Sun Ultra 45: XVR-2500 Grafikkarte defekt und die Frage ob sich eine Reparatur lohnt

4. Mai 2015 / Sebastian van de Meer / Keine Kommentare

In meiner Sun Ultra 45 ist die Grafikkarte abgeraucht. Eine Sun XVR-2500, gebaut von 3Dlabs als Wildcat Realizm 800. PCI Express x16, Dual-DVI, damals eine professionelle OpenGL-Karte für CAD und Visualisierung. Die Workstation ist von 2006, also neun Jahre alt zum Zeitpunkt des Defekts. Ein Neun-Jahre-altes System darf mal einen Defekt haben.

Die Maschine

Zwei UltraSPARC IIIi mit 1,6 GHz, 8 GB RAM, SAS-Platten. Mit Solaris drauf ist das noch immer ein brauchbares Arbeitsgerät. Natürlich kann man das alles auch auf jeder anderen Kiste machen. Aber die Maschine läuft seit Jahren perfekt und ich hänge an dem Ding.

Reparieren oder nicht?

Die Entscheidung stand zwischen endgültig in Rente schicken oder eine Ersatzkarte besorgen. Refurbished XVR-2500 gab es für rund 70 Euro. 70 Euro in ein neun Jahre altes System stecken klingt nicht rational. Andererseits: Das Gehäuse, die Tastatur, die Maus, das ganze Ding hat Charakter. Sun hat Hardware gebaut die man anfassen wollte.

Die Bilder zeigen die Workstation, die defekte Karte und ein paar Details. Wer sowas kennt, versteht warum man 70 Euro für eine Ersatzkarte ausgibt.
