Vor gut 20 Jahren habe ich mir ein Labornetzteil gebaut. Elektronik lernen und verstehen war das Ziel. Das Gerät liefert 30 V bei 3 A, ist kurzschlussfest und hält Strom und Spannung auch unter Last sauber. Komplett analog, mit zwei dreistelligen Segmentanzeigen. Ein treuer Begleiter, aber mit klaren Grenzen: Mehr als 30 V oder 3 A geht nicht. Feine Einstellungen brauchen ein zusätzliches Messgerät. Verlaufskurven speichern, vorgespeicherte Werte abrufen oder schnell zwischen Werten wechseln? Keine Chance. Dazu die hohe Verlustleistung des alten Trafos.
Warum das RD6006

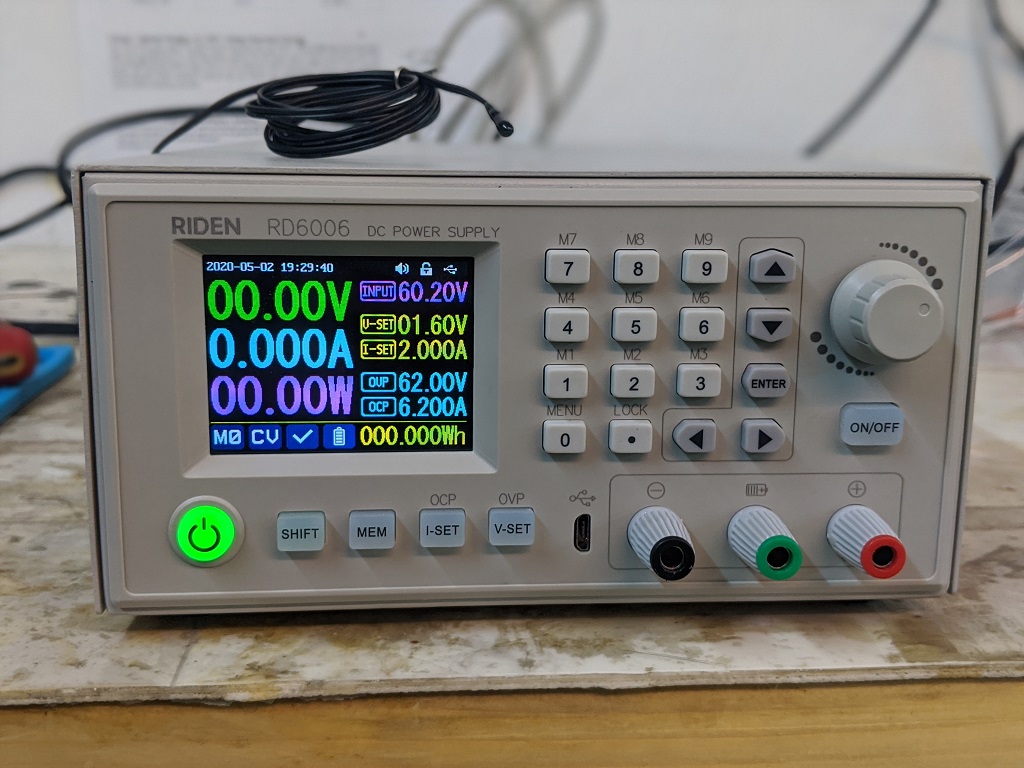

Ein Highend-Gerät brauche ich nicht. Meine Anwendungen sind zu simpel dafür. Preis und Leistung müssen stimmen. So bin ich auf das Riden RD6006 gestoßen. Ein Modul von AliExpress aus China. Ja, von dort kommt auch viel Schrott. Aber die Eckdaten klangen gut genug, um es zu probieren: 60 V, 6 A, USB-Anbindung, Firmware-Updates, Akku-Ladefunktion, vorprogrammierbare Werte.
Zusammenbau
Nach knapp drei Wochen waren alle Teile da. Das Handbuch gibt es als PDF in Chinesisch und Englisch, das Nötigste ist beschrieben. Der Zusammenbau ist unkompliziert: Schaltnetzteil ins Gehäuse, RD6006-Modul einsetzen, verkabeln, fertig.
Was nicht so gut läuft

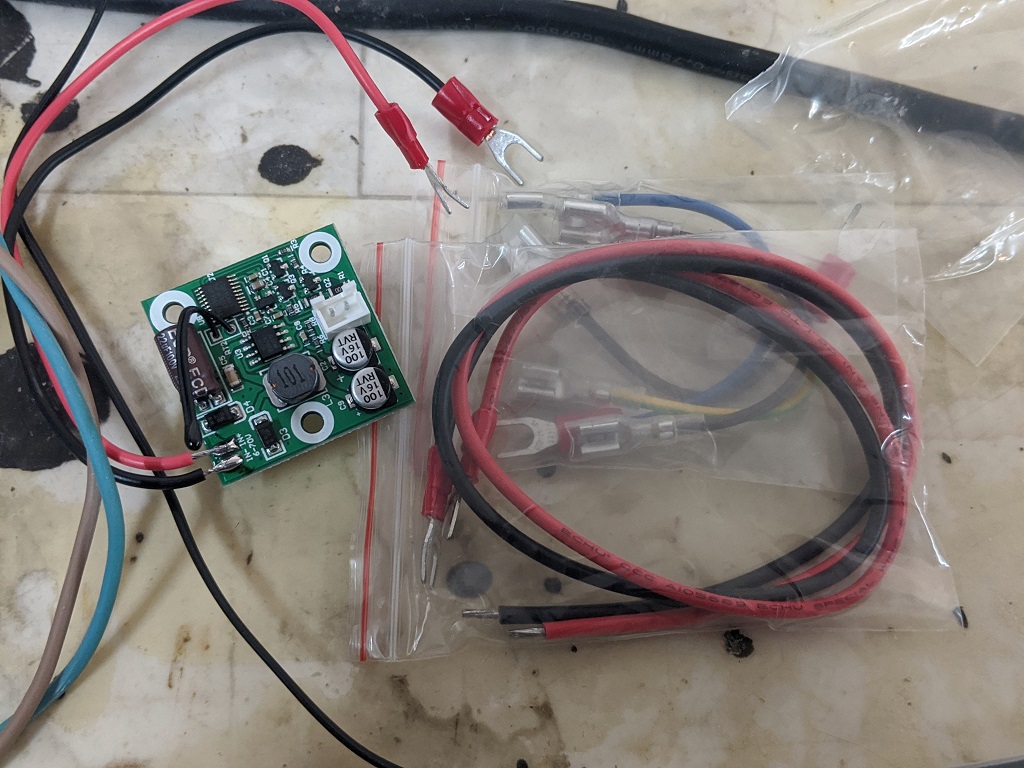

Das WLAN-Modul funktioniert nicht so, wie ich es erwarten würde. Der Temperatursensor zur Akkuüberwachung beim Laden muss irgendwie aus dem Gehäuse geführt werden. Und die Schutzerde habe ich zusätzlich ans Gehäuse geklemmt, das war mir so lieber.
Fazit
Davon abgesehen: Das Ding ist gut. Es tut was es soll und erweitert meine Möglichkeiten erheblich gegenüber dem alten Analognetzteil. Für den Preis eine klare Empfehlung, wenn man kein Keysight braucht. Wer es nachbauen will: Riden RD6006 auf AliExpress.
Siehe auch: Multifunktionstester für Bauteile
Fragen? Einfach melden.
